一、简介

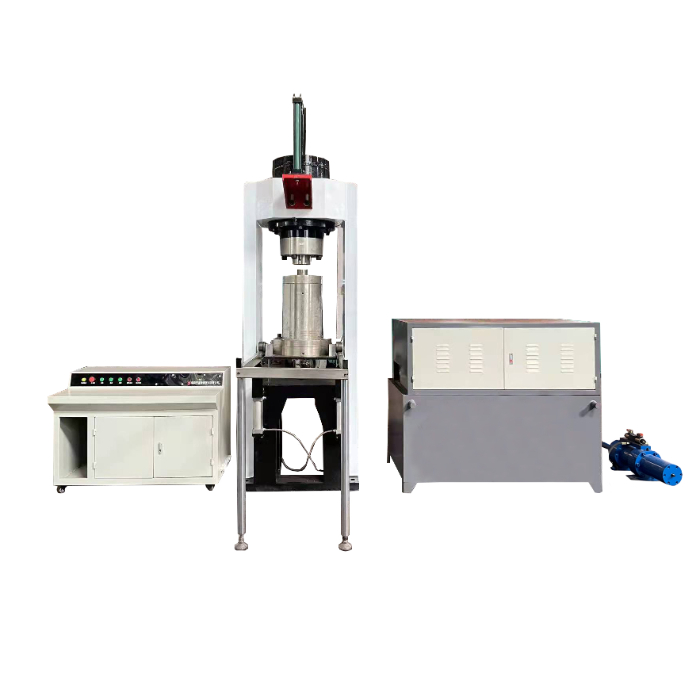

本系统利用电液伺服技术、自动控制技术、计算机技术、传感器技术开发的土工动静大三轴试验设备，主要用于土石混填材料、沙砾等粗粒土的静三轴、动三轴以及其他应力路径试验，得出路基填料的c、￠等物理力学参数,可用于分析在地震等动荷载作用下路基填土的力学特征，解决了公路、铁路、大坝等工程中粗粒土的计算参数问题。

功能：

●动态粗粒土三轴试验；

●静态粗粒土三轴试验；

●应力路径三轴试验；

二、主要技术指标

1、轴向激振最大动态负荷（KN）：±600KN；

轴向激振频率：0-10Hz；

2、轴向激振最大静态负荷（KN）：0—650KN；试验加载频率：0.01-150Hza;

3、静态负荷精度：优于±1%F.S；

动态平均负荷波动度：优于±1%F.S；

动态负荷振幅波动度：优于±2%F.S.；

4、轴向作动器总行程：200mm位移精度：优于±0.1%；

5、试样尺寸：φ50×100mm，φ100×200mm，φ150×300mm，φ200×400mm，φ300×600（或750）mm可??；

6、试验波形：正弦波、三角波、方波、随机波;

7、油源流量：200L/min；油源最高压力：25Mpa；进口伺服阀；

8、最大激振围压（动态）：5MPa，精度0.1KPa，准确度优于1%F.S；

9、孔隙（反）压最大负荷（静态，电液伺服控制）：5MPa，精度0.01MPa;

10、高精度LVDT位移传感器：量程±50mm，精度1‰F.S

11、闭环测控系统：

   11.1多通道多参数全数字闭环控制器，自动调节系统的PID值，采用高分辨率的反馈采样和信号调节技术，所有通道（σ1、σ3、ε1）均同步反馈和数据采集，采样频率大于5kHZ，采集通道不少于8个，64位，具有扩展功能；

  11.2 可选择力（应力）、变形（应变）、应力路径、分级加载等多种伺服闭环控制方式；在力（应力）、变形（轴向应变）、位移、围压多种控制方式之间的平稳圆滑切换；

  12、试验控制软件：在Windows环境下运行，界面友好，操作简单，能进行试验机的标定，能完成试验条件、试样参数等的设置以及试验数据处理，试验数据能以多种文件格式保存，试验结束后数据可导入在Word、Excel等多种软件下，进行处理，试验完成后可对数据进行分析处理，并打印出试验报告；

 13、电源：380V×50HZ；电源总功率：25KW。

14、可选配温度控制系统：温控范-40℃-180℃，精度±0.5℃。
