一） 简介

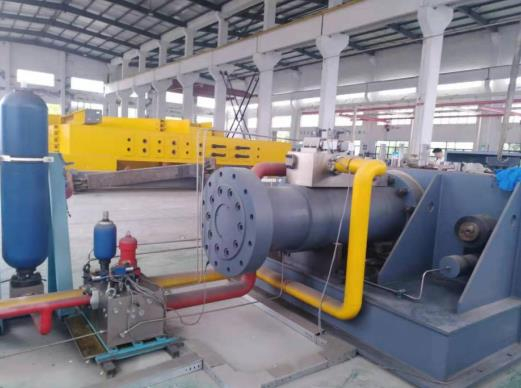

由固定杆、固定前后梁、拉压力柱、移动承载梁、移动链轮、减速机、锁紧油缸等组成反力框架、电液伺服加载系统、电气拖动系统、测量控制系统、计算机控制和处理系统组成，用于消能（阻尼器）力学指标测试。

二）主要技术参数

（1）设备用途：长度4~12m的阻尼器试验?！?/p>

（2）技术参数要求

1、水平最大出力载荷（拉、压）：2000KN（双向）；

2、水平作动器加载速度：0.6m/s，2000KN时速度为1m/s；

3、水平作动器加载波形：正弦波、三角波、方波、随机波；

4、反复循环次数不低于：1000次；

5、加载频率控制范围：0.001-10Hz；

6、控制方式：载荷控制、位移控制、加速度控制（消能试验位移控制需有:作动器位移控制模式及试件上外部传感器控制模式）；

7、系统静态精度：

水平力：≦±1%

水平位移：≦±0.1%

8、控制方法：动静踏步法、幅值修正法、常规控制法;

9、试验类型：静力试验、疲劳试验、随机波试验；

10、反馈数据最大采集速度：不少于10000次/秒（任一通道）；

11、数据采集时程曲线及滞回曲线：实时再现力、位移、速度时程信号，竖向力-竖向位移滞回曲线、水平力-水平位移滞回曲线；

12、加载波形：直流、方波、三角波、梯形波、斜波、锯齿波、MTS载荷谱（4级）、随机波、地震波、拍波等

13、系统?；ぃ憾栽睾桑Γ┘拔灰凭哂胁问瓒ê统薇；すδ?；

14、计算机：配置性能应不低于四核处理器原装电脑主机及尺寸不小于24寸原装显示器一台；

15、油源远程控制柜：可以调节油压及启停电机；

16、电机功率：满足最大速度、最大力及最大位移要求，不小于3000KW；

17、最高供油压力：28MPa；

18、冷却方式：水冷；

19、流量要求：油源满足水平作动器供油要求，瞬时输出流量不少于2000升（消能试验水平作动器流量需满足水平能力要求3万升，需厂家计算）；

20、蓄能器：提供满足水平设备最大速度（相应最大力）循环5圈所需要蓄能器；

21、实验空间：高1.5m，长12m，宽4m（消能试验构件预留空间:长度8m，宽度1.2m）；

22、机架设计强度：竖向变形、水平变形在最大力作用下小于1/1000，水平静载能力不小于5000KN；
