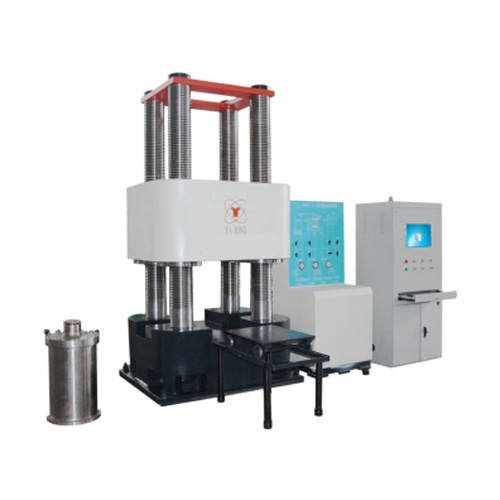

TRSZ-2000微机控制电气伺服粗粒土三轴蠕变剪切系统

简要描述:

本系统采用伺服电机滚珠丝杠加载技术、传感器技术、电子控制技术、计算机技术开发的,能按应力、应变两种控制方式进行轴向加载,并可以实现围压、孔隙压的伺服控制(增压、卸压等),自动采集轴向荷载、围压、孔隙水压力、轴向位移,数据采集步长可根据轴向应变自动调节,试验过程由微机实时控制,能自动计算、绘图(应力应变图、摩尔园、应力路径等),根据试验资料采用E~μ模型(邓肯-张模型)自动计算八大参数及图形。

详细介绍

一、简介:

本系统采用伺服电机滚珠丝杠加载技术、传感器技术、电子控制技术、计算机技术开发的,能按应力、应变两种控制方式进行轴向加载,并可以实现围压、孔隙压的伺服控制(增压、卸压等),自动采集轴向荷载、围压、孔隙水压力、轴向位移,数据采集步长可根据轴向应变自动调节,试验过程由微机实时控制,能自动计算、绘图(应力应变图、摩尔园、应力路径等),根据试验资料采用E~μ模型(邓肯-张模型)自动计算八大参数及图形??山胁还探岵慌潘?、固结不排水剪、固结排水剪三种试验及一个试样多极加荷试验方式。结构形式采用四柱式移动横梁方式,具有行程大,操作方便,式样美观的优点。

本系统传动时噪音低,平稳无冲击,干净无油污,故障极小。维修方便,适合于长期稳定加载。

功能:

1、可进行粗粒土(堆石料)的三轴剪切试验。

2、可进行长期三轴蠕变试验。

3、试件大小可以从Φ100到Φ300mm适合多尺度粗粒土三轴剪切试验和蠕变试验。

二、技术指标:

1、全自动试样加速风化系统,可模拟物理风化(干湿、冷热和冻融作用)和化学风化(溶解、水化、水解、酸化和氧化);

2、能进行大于30天时间稳定围压轴压的试验;

3、粗粒土试样:φ100×250mm、φ200×500mm、φ300×700mm计3种

4、轴向最大2000kN,载荷分辨率0.01kN,加卸载最小速率:0.01kN/s;

5、轴向位移行程:1500mm;

6、环向围压:0-4MPa,围压分辨率:0.0001Mpa;

7、最大孔隙压力:4MPa,分辨率0.0001Mpa;

8、最大反压力:0-2MPa;

9、竖向力传感器:0-2000kN,精度0.05%R.O.;

10、围压力传感器:0-4MPa,精度0.05%R.O.;

11、孔压力传感器:0-4Mpa,精度0.05%R.O.;

12、位移传感器:

1)0-300mm,精度为0.01%,分辨率为0.3mm;

13、体变传感器:

1)能进行大量程(10升)测试,精度为2.5ml;

2)能进行小量程(1.5升)的测试,精度为 1ml;

14、加温度调节装置:5-60℃,控温精度±1℃,提供冷热交换器,及保温装置;

15、控制系统:加载模式可采用位置控制、应力控制、应变控制及过程中的相互切换;

16、计算机:台湾研华工控机:内存:4G/主板:AIMB-766/硬盘:500G,最小采样时间间隔为0.1ms,同时采集各通道数据,可按要求的方式自动存储,实时显示试验全过程,可获得应力一应变曲线、孔压曲线、体变曲线等,数据文件以文本方式保存,便于用户采用EXCEL等处理和分析数据;

17、打印机:惠普。

19、所有与试样接触的管(线)都具备防腐蚀性能(PH值1-12),满足材料防腐蚀性能土工试验;

20、配套试样制备设备一套;
