一、简介：

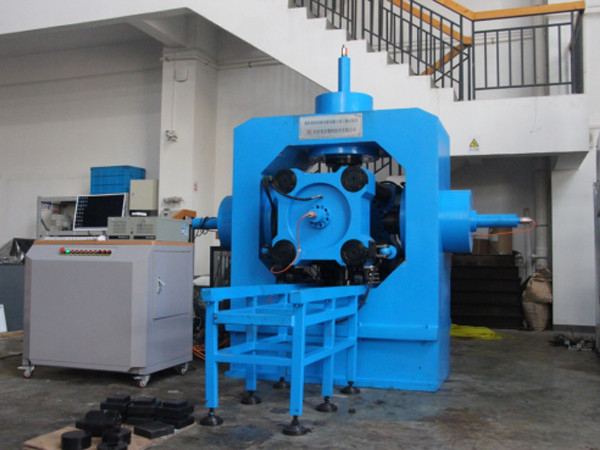

本机由刚性回形框架式主机、水平移动反力加载系统、伺服油源及伺服作动器、测量控制系统、电气拖动系统、计算机控制和数据处理系统等组成。三向应力采用刚性加载方式，试件装夹为上开门设计，能满足快速装样要求，具有模拟温度-应力耦合、声发射和渗透试验的接口。本机主要用于混凝土和岩石等材料在不同三向应力作用下的多种形式试验。

功能：

1）三个方向6个面的应力独立加载和控制；

2）具有稳定控制和测量岩石或混凝土变形破坏全过程的能力（全应力应变曲线），测试混凝土本构关系；

3）能消除加载空白角问题；

4）能解决试件快速安装问题；

5）能有效控制试件偏心问题。

本机还可以依照用户要求，增加渗水、渗气功能，留有声发射测试的接口。

二、主要技术参数：

1）真三轴试样尺寸：100×100×100mm、150×150×150mm；

2）最大主应力σ1：3000KN；

3）中间应力σ2：3000KN；

4）最小应力σ3：3000KN；

5）试件几何中心与荷载中心偏差：0.10mm；

6）整机刚度：≥6GN/m；

7）响应时间：20ms；

8）控制器可进行压力、位移测量的闭环控制，切换过程无冲击；

9）控制器最高分辨率为二十万分之一，16路A/D采集通道，可同时接6个压力，6个位移传感器工作，3个变形；

10）静音式油源：最大噪音≤70分贝，总功率≤25KW，5只伺服阀控制5套作动器独立工作；

11）计算机控制和数据处理软件：台湾研华工控机，在Windows下工作，可以及时采集和显示压力、位移信号，绘制全应力应变曲线（时间-位移、时间-压力曲线），能进行不同应力路径下岩石真三轴实验；

12）主机外形尺寸（长×宽×高）：1800×1810×1500mm，内空间（高×宽）≥800×600mm。

13）整机重量：25吨
